Acoplamento de Borracha Personalizável com Aranha, Dimensões OD78mm x ID31mm x T18mm para Alta Durabilidade e Excelente Resistência Química
| Lugar de origem | CHINA |
|---|---|
| Marca | 3A Rubber |
| Certificação | ISO9001 |
| Número do modelo | 3A2006 |
| Quantidade de ordem mínima | 10 peças |
| Preço | USD10.00 |
| Detalhes da embalagem | Embalagem em sacos e caixas de cartão |
| Tempo de entrega | 7-15 dias após receber o pagamento do comprador |
| Termos de pagamento | L/C,D/P,T/T,Western Union |
| Habilidade da fonte | 100000kgs/month |
Detalhes do produto
| Material | Borracha | Cor | Preto |
|---|---|---|---|
| Aplicativo | Introdução ao acoplamento metálico | Tipo | OMT R42-132 |
| Embalagem | em caixas | Superfície | Suave |
| Torque máximo | 4 N.m | Resistência ao ozônio | Bom |
| Resistência à tracção | 20mpa | Resistência UV | Bom |
| Padrão ou não padrão | Padrão | Durabilidade | Alto |
| Dureza | 70-80 costa a | Resistência à abrasão | Alto |
| Forma | Acoplamento | Resistência Química | Excelente |
| Resistência ao óleo | Bom | ||
| Destacar | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Descrição de produto
Acoplamento de Borracha Personalizável para Aranha de Acoplamento em R82 OD78mm x ID31mm x T18mm em Cor Preta

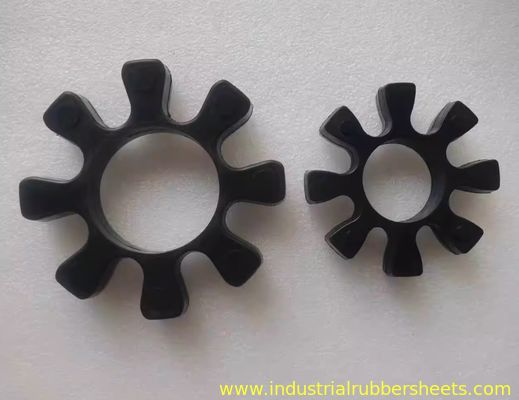

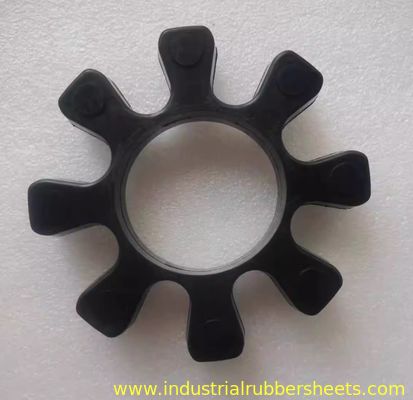

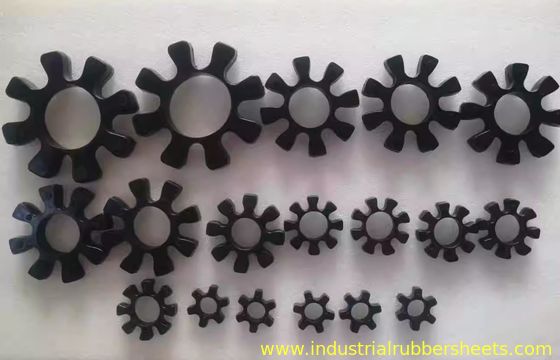

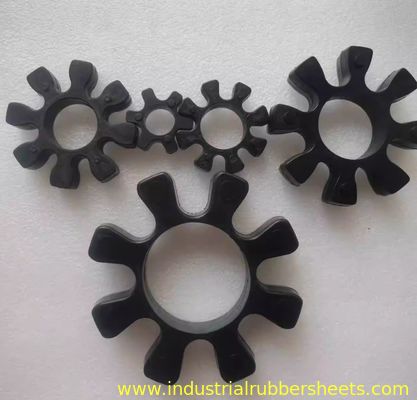

Aranha de Acoplamento de Borracha OMT, Aranha de Borracha, Aranha de Acoplamento em material de borracha preta. Disponível em vários tamanhos:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
Acoplamento Octogonal OTM (Acoplamento de Mandíbula / Acoplamento Flor de Ameixa)
Características Estruturais: Consiste em duas meias-luvas metálicas com lóbulos convexos (tipicamente 8 lóbulos, formando uma forma octogonal) e um elastômero de borracha central (pad de flor de ameixa).
Princípio de Funcionamento: O torque é transmitido através do pad de flor de ameixa de borracha entre os lóbulos, utilizando a elasticidade da borracha para:
- Absorver choques e vibrações
- Compensar desalinhamentos: Acomoda pequenos deslocamentos axiais, radiais e angulares
- Fornecer isolamento elétrico
Aplicações: Amplamente utilizado em sistemas de acionamento para bombas, ventiladores, compressores, motores, caixas de engrenagens, etc.
Componente Central: Bloco de Borracha / Elemento Elástico / Pad de Flor de Ameixa
Função: O elemento de amortecimento central, impactando diretamente o desempenho do acoplamento.
Nomes: Comumente chamado de Pad de Flor de Ameixa (devido à sua forma), Bloco de Amortecimento, Elemento Elástico ou Anel de Amortecimento.
Material: Tipicamente Poliuretano (PU) ou Borracha Nitrílica (NBR):
- Poliuretano (PU): Resistente ao desgaste, resistente ao rasgo, alta capacidade de carga (mais comum)
- Borracha Nitrílica (NBR): Excelente resistência ao óleo (adequado para ambientes oleosos)
Identificação do Modelo: R42, R62, R82, R103, R132, etc., são modelos de especificação do pad de flor de ameixa. Os números geralmente indicam o tamanho do acoplamento ou a faixa de diâmetro do furo (unidade: mm) para os quais são projetados.
Modelos e Especificações Comuns de Pads de Flor de Ameixa
Abaixo estão especificações típicas para modelos comuns (Nota: Os padrões podem variar ligeiramente entre os fabricantes. Sempre verifique com medições físicas ou a tabela de seleção do fabricante!):
| Modelo do Pad | Faixa Típica de Diâmetro do Furo (mm) | Tamanho/Faixa de Torque do Acoplamento Adequado |
|---|---|---|
| R42 | Aprox. 20 - 30 | Acoplamentos pequenos, baixo torque |
| R62 | Aprox. 25 - 40 | Acoplamentos pequenos a médios |
| R82 | Aprox. 40 - 60 | Acoplamentos médios |
| R103 | Aprox. 50 - 75 | Acoplamentos médios a grandes |
| R132 | Aprox. 70 - 100+ | Acoplamentos grandes, alto torque |
Pontos Chave para Compra e Substituição

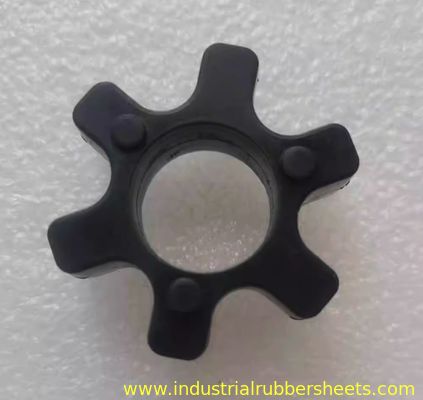

- Identificar o Modelo Original: Remova o pad antigo e verifique o modelo estampado (ex: R42). Meça as dimensões chave: Diâmetro Externo (OD), Diâmetro Interno (ID), Espessura (H), Número de Lóbulos (geralmente 6 ou 8).
- Corresponder às Especificações do Acoplamento: O modelo do pad DEVE corresponder ao modelo do corpo do acoplamento.
- Considerar as Condições de Operação: Certifique-se de que o pad pode suportar a carga. Escolha NBR para condições oleosas; PU resistente ao desgaste para uso geral. Confirme a tolerância de temperatura da borracha.
- Marca e Qualidade: Peças OEM oferecem a melhor compatibilidade. Marcas renomadas (ex: R+W, KTR, Lovejoy, OTM) fornecem maior confiabilidade.
Etapas de Substituição (Simplificado)
- Desligue o equipamento e isole a energia (segurança em primeiro lugar)
- Remova a proteção do acoplamento
- Afrouxe os parafusos do acoplamento
- Remova o pad antigo e limpe as superfícies de contato
- Insira o novo pad de flor de ameixa nos lóbulos de uma meia-luva
- Alinhe a outra meia-luva e empurre suavemente
- Aperte os parafusos diagonalmente ao torque especificado
- Reinstale a proteção
Resumo
Os acoplamentos octogonais OTM dependem de pads de flor de ameixa (ex: R42/R62/R82/R103/R132) para amortecimento. Corresponda precisamente o modelo e as dimensões durante a substituição, considerando as necessidades operacionais. Adquira os pads através de canais oficiais ou entre em contato com fornecedores OTM com os parâmetros para aquisição.
Por favor, forneça as dimensões da sua peça antiga ou o modelo do seu equipamento para confirmação precisa da especificação do pad!
