Acoplamento de borracha personalizável para a aranha de acoplamento em R82 OD78mm x ID31mm x T18mm em cor preta
| Lugar de origem | CHINA |
|---|---|
| Marca | 3A Rubber |
| Certificação | ISO9001 |
| Número do modelo | 3A2006 |
| Quantidade de ordem mínima | 10 peças |
| Preço | USD10.00 |
| Detalhes da embalagem | Embalagem em sacos e caixas de cartão |
| Tempo de entrega | 7-15 dias após receber o pagamento do comprador |
| Termos de pagamento | L/C, D/P, T/T, Western Union, MoneyGram |
| Habilidade da fonte | 100000kgs/month |
Detalhes do produto
| Material | Borracha | Cor | Preto |
|---|---|---|---|
| Aplicativo | Introdução ao acoplamento metálico | Tipo | OMT R42-132 |
| Embalagem | em caixas | Superfície | Suave |
| Torque máximo | 4 N.m | Resistência ao ozônio | Bom |
| Resistência à tracção | 20mpa | Resistência UV | Bom |
| Padrão ou fora do padrão | Padrão | Durabilidade | Alto |
| Dureza | 70-80 costa a | Resistência à abrasão | Alto |
| forma | Acoplamento | Resistência Química | Excelente |
| Resistência ao óleo | Bom | ||
| Destacar | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Descrição de produto

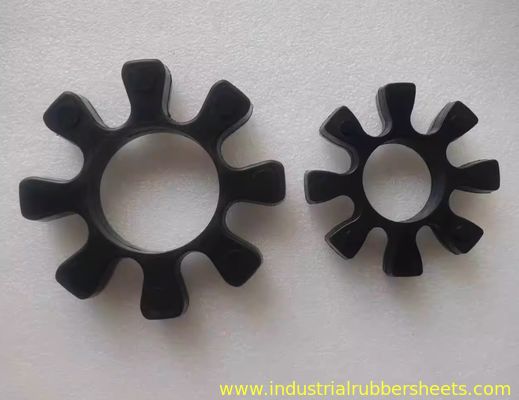

Acoplamento de borracha personalizável para aranha de acoplamento
R82 OD78mm × ID31mm × T18mm em Preto
OMT Rubber Coupling Spider, também conhecido como Rubber Spider ou Coupling Spider, disponível em material de borracha preta.

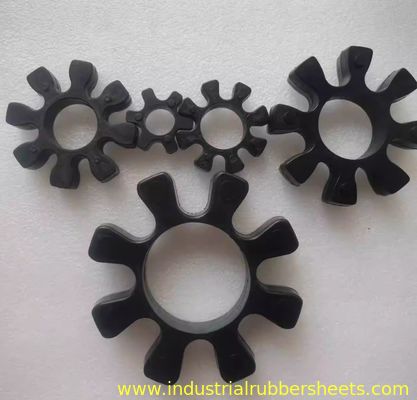

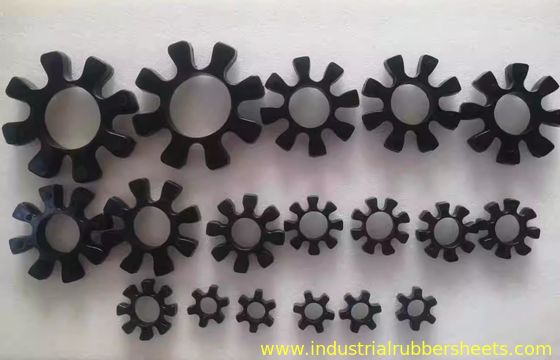

Tamanhos disponíveis:
- R42, OD42mm × ID19mm × T14mm
- R62, OD59mm × ID29mm × T16mm
- R82, OD78mm × ID31mm × T18mm
- R103, OD99mm × ID42mm × T21mm
- R132, OD132mm × ID64mm × T26mm
A ligação octogonal OTM (ligação de mandíbula / ligação de flor de ameixa)
Características estruturais

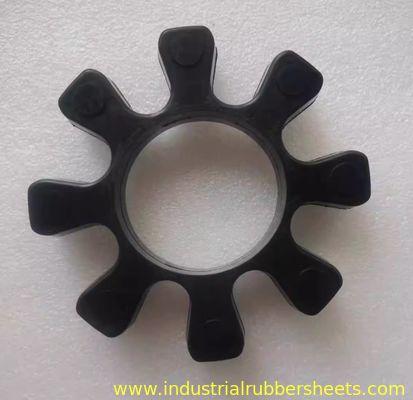

É constituído por dois meios acoplamentos metálicos com lóbulos convexos (normalmente 8 lóbulos, formando uma forma octogonal) e um elastógeno de borracha central (pad de flor de ameixa).
Princípio de funcionamento
O binário é transmitido através da almofada de flor de ameixa de borracha entre os lóbulos, utilizando a elasticidade da borracha para:
- Absorver choque e vibração
- Compensar o desalinhamento: Acomoda pequenos deslocamentos axial, radial e angular
- Fornecer isolamento elétrico
Aplicações
Amplamente utilizado em sistemas de acionamento de bombas, ventiladores, compressores, motores, caixas de velocidades e outros equipamentos industriais.
Componente principal: Bloco de almofada de borracha / elemento elástico
Função
O elemento de amortecimento do núcleo, que afeta diretamente o desempenho do acoplamento.
Opções materiais
- Poliuretano (PU):Resistente ao desgaste, resistente ao rasgo, alta capacidade de carga (mais comum)
- Fabricação a partir de fibras sintéticas:Excelente resistência ao óleo (adequado para ambientes oleosos)
Identificação do modelo
Os modelos de especificações (por exemplo, R42, R62, R82, R103, R132) indicam tipicamente o tamanho do acoplamento ou a faixa de diâmetro de furo (unidade: mm) para a qual são concebidos.
Modelos e especificações comuns de pads de flor de ameixa
Nota: As normas podem variar ligeiramente entre os fabricantes.
| Modelo Pad | Diâmetro típico de perfuração. | Tamanho/intervalo de binário do engate adequado |
|---|---|---|
| R42 | ≈ 20 - 30 | Acoplamentos pequenos, de pequeno binário |
| R62 | ≈ 25 - 40 | Acoplamentos de pequeno a médio porte |
| R82 | ≈ 40 - 60 | Acoplamentos médios |
| R103 | ≈ 50 - 75 | Acoplamentos médios a grandes |
| R132 | ≈ 70 - 100+ | Grandes acoplamentos, alto binário |
Pontos-chave para compra e substituição
- Identificar o modelo original:Remova o bloco antigo e verifique se há modelo estampado (por exemplo, R42).
- Especificações do acoplamento:O modelo da plataforma DEVE corresponder ao modelo da carroçaria de engate.
- Considere as condições de funcionamento:Certifique-se de que a almofada pode lidar com os requisitos de torque e velocidade. Escolha NBR para condições oleosas; PU resistente ao desgaste para uso geral. Confirme a tolerância à temperatura da borracha.
- Marca e Qualidade:As peças OEM oferecem a melhor compatibilidade. Marcas de renome (por exemplo, R + W, KTR, Lovejoy, OTM) fornecem maior confiabilidade.
Passos de substituição (simplificados)
- Desligue o equipamento e isole a energia (segurança em primeiro lugar).
- Remova o protector de engate.
- Solte os parafusos.
- Remova a almofada velha e limpe as superfícies de acasalamento.
- Insira um novo bloco de flor de ameixa nos lóbulos de um meio acoplamento.
- Alinhar a outra metade de acoplamento e empurrar suavemente juntos.
- Apertar os parafusos em diagonal até ao binário especificado.
- Reinstala a guarda.
Resumo
Os acoplamentos octogonais da OTM dependem de almofadas de flor de ameixa (por exemplo, R42/R62/R82/R103/R132) para amortecimento.Pads de origem através de canais oficiais ou contato com fornecedores de OTM com parâmetros para aquisição.
Por favor, forneça as dimensões da sua peça antiga ou do seu modelo de equipamento para confirmação das especificações precisas da plataforma!
