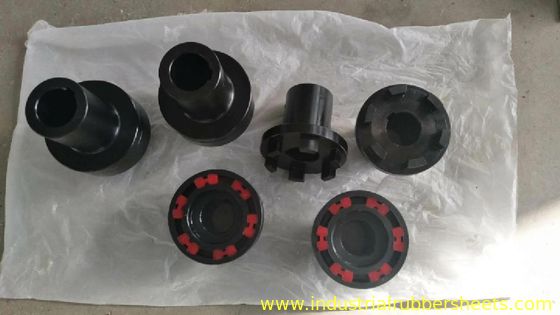

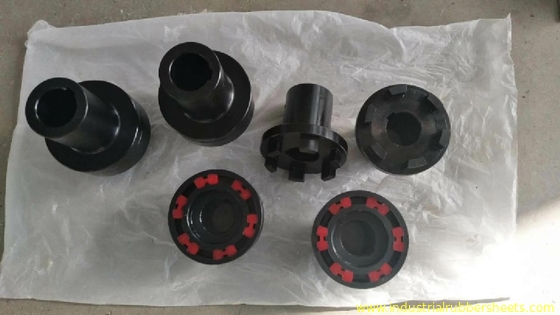

Acoplamento de aranha da mandíbula flexível HTLA, elementos de acoplamento de borracha de Hb de alta qualidade,elemento de borracha + ferro
Características físicas: fabricado por injecção com poliéster de alta qualidade ou molde CSM/SBR.É projetar e especial para todos os tipos de acoplamento de eixo de metal com muito bom desempenho de alta resistência à tração, resistente ao desgaste, resistente à alta elasticidade, resistente à água, resistente ao óleo e excelente resistência à fadiga, resistente a altos impactos, etc.MTAplica-se a todos os tipos de acoplamentos de eixos metálicos industriais.
Especificações:
Material: poliéster, CSM/SBR
cor: amarelo, vermelho, roxo, verde, preto, etc.
superfície: lisa
resistência à tração: 12-55Mpa
Dureza: 80-98Shore A
comprimento: 400%-650%
densidade: 1,25 g/cm3
Impacto sobre a elasticidade: >25%
resistência à ruptura: 35-155KN/m
Perda de abrasão por acron: < 0,05 cm3/1,61 km
conjunto de compressão (22h*70oC): < 10%
temperatura de funcionamento: 120oC

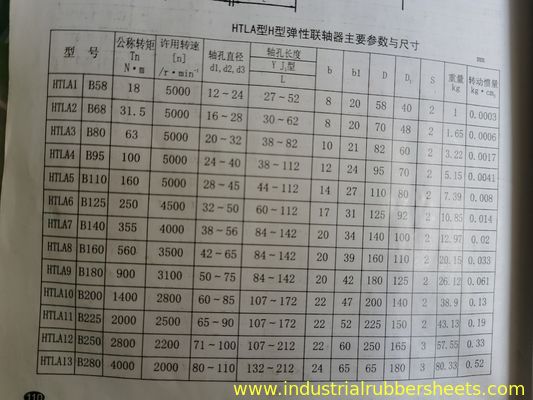

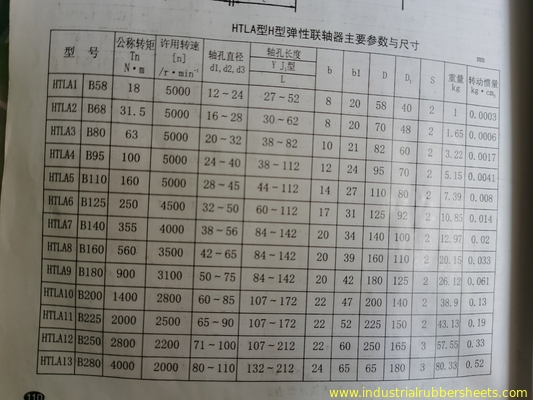

Tamanho padrão para acoplamento de poliuretano:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
Tamanho padrão para acoplamento de borracha:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Equipamento 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
Forja de tamanho especial de acordo com os desenhos do comprador
*** quando você perguntar, por favor confirme o número do produto e quantidade ***

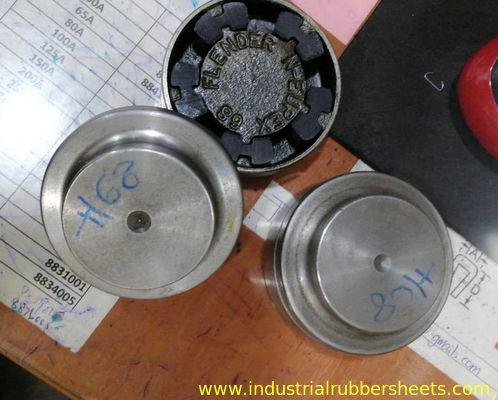

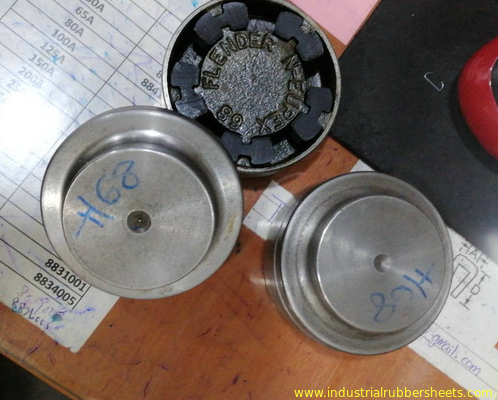

Um acoplamento de mandíbula é um tipo de acoplamento de transmissão de energia de propósito geral que também pode ser usado em aplicações de controle de movimento (servo).É projetado para transmitir binário (conectando dois eixos), enquanto amortecimento vibrações do sistema e acomodar desalinhamentoOs acoplamentos de mandíbula são compostos por três partes: dois centros metálicos e uma inserção de elastômeros chamada elemento, mas comumente referida como "aranha".A imprensa de três partes se encaixam juntos com uma mandíbula de cada hub equipado alternadamente com os lóbulos da aranhaO torque de acoplamento da mandíbula é transmitido através dos lóbulos de elastómeros em compressão.
O elastômero da aranha pode ser feito em diferentes materiais e durezas, o que permite ao usuário personalizar o acoplamento para melhor atender sua aplicação.As considerações para a selecção de elastómeros incluem a capacidade de amortecer as vibrações, capacidade de lidar com desalinhamento, faixa de temperatura operacional, velocidade do equipamento e condições químicas.

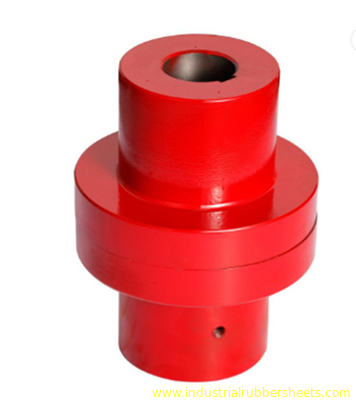

Características do acoplamento da mandíbula do tipo H:
1Feito de aço C45
2Elastómeros de borracha, alta estabilidade
3. Não desgasta mesmo se trabalhar com desalinhamento paralelo
