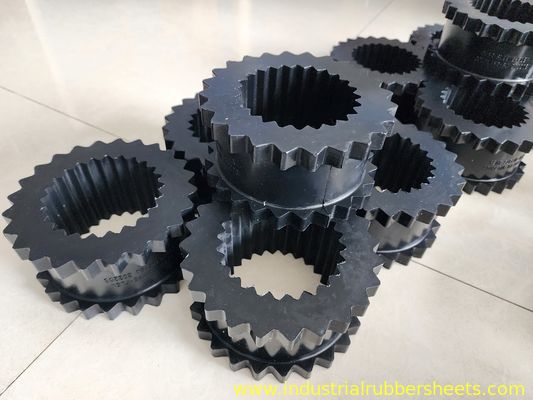

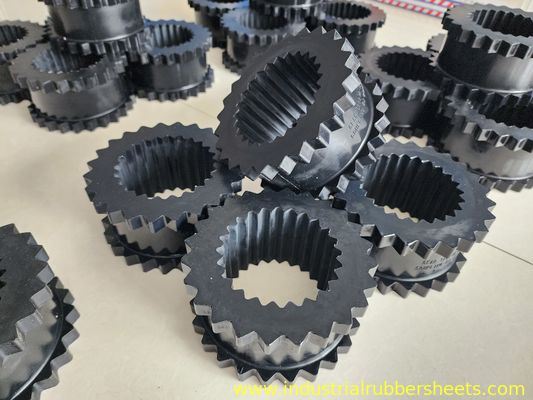

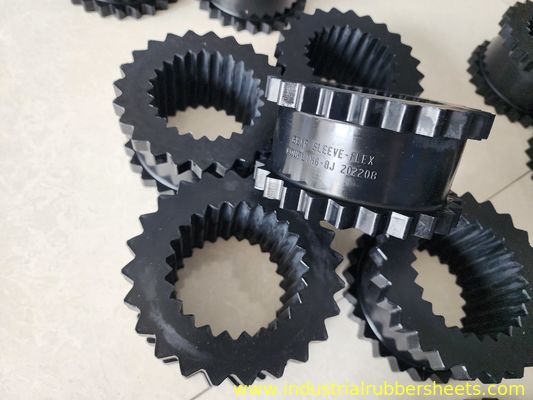

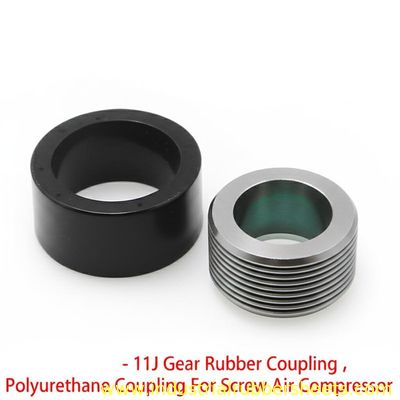

3J - acoplamento de borracha da engrenagem 11J, acoplamento do poliuretano para o compressor de ar do parafuso

3J - acoplamento de borracha da engrenagem 14J, acoplamento do poliuretano para para o compressor de ar do parafuso

Artigo	14J	13J	11J	10J	9J	8J	7J	6J	5J	4J	3J
OD (milímetro)	333	284	208	179,4	152	128,6	110,4	95,3	74,6	58,7	48
Identificação (milímetro)	193	165	122,3	102	87	75	64,5	54,6	44	34	26,5
Espessura (milímetros)	165	138	101,6	87,3	76,2	63,5	55,6	47,6	39,7	31,8	25,5
Qty da engrenagem (parte)	24	24	24	24	24	24	24	20	20	18	18
Peso (g)	7550	6000	1750	1210	700	407	262	171	81	40	20

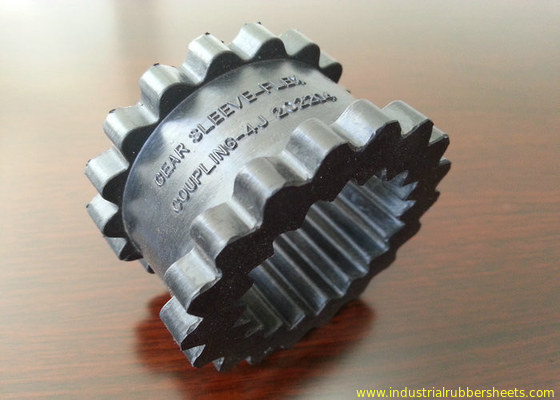

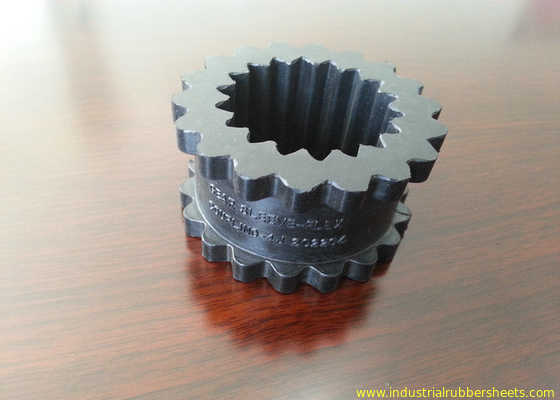

acoplamento de borracha flexível da engrenagem para o compressor de ar do parafuso

Características:

1. Acoplamentos para compressores de ar

2. Linhas de produção sérias

3. Qualidade superior com preço razoável

4. Pacote de Personlized

5. OEM fornecido, A&V verificado

O tipo superfície da garra para surgir o projeto, tem a função da proteção, a vibração e choque podem produzir o umedecimento eficaz e reduzir o corredor no processo. O tipo luva da garra dos dentes dois é deslocado no sentido circunferencial, na diferença em um corpo elástico do quincunx de involute. Quando pequenos os desvios na instalação, o corpo elástico evitam a concentração de esforço. Pode eficazmente compensar o deslocamento axial, radial e angular. Tipo antiquado de grande volume, efeito do elastómetro do acoplamento do pino da coluna de tesoura, fácil danificar, quando o tipo novo acoplamentos da garra do corpo elástico somente sob a pressão da extrusão, assim que puderem suportar a maior carga, melhor resistência de desgaste, vida útil mais longa. E ambos o nível da instalação, e podem ser vertical instalado.

Características de produtos do acoplamento da série de CJ:

1 tem as vantagens da estrutura simples, desempenho estável, operação estável

2 estrutura de três componentes, a instalação fácil e manutenção.

cubo 3 e corpo elástico, uma variedade de materiais a escolher de, para assegurar-se de que todos possam trabalhar estavelmente em vários ambientes.

4 usando um tipo de harmonização de superfície cubo do eixo e elasticidade involute da garra do arco, podem evitar a concentração de esforço, a transmissão eficaz de um torque mais alto, mais resistente à abrasão, uma vida útil mais longa.

Um corpo elástico da almofada 5 pequenos da protuberância, pode isolar o contato do cubo do eixo do metal no acoplamento instalado, isolação eficaz, nenhuma necessidade de lubrificação. O acoplamento do desvio do remédio é deformação ocorre através da força elástica no revestimento.

feito por injeção com poliéster ou o molde de alta qualidade CSM/SBR. Está projetando e special para todos os tipos do acoplamento de eixo do metal com desempenho muito bom da força de alta elasticidade, do desgaste alto - resistentes, superação elástica alta, à prova de água, lubrifique a superação resistente e excelente da fadiga, de alto impacto - etc. resistente. Nós temos moldes dos conjuntos completos e fornecemos a série completa de acoplamentos da série da engrenagem J com a experiência de alta qualidade e excelente. Aplique a todos os tipos do acoplamento de eixo industrial do metal.

Especificações:
material: poliéster, CSM/SBR
cor: etc. amarelo, vermelho, roxo, verde, preto.
superfície: liso
resistência à tração: 12-55Mpa
dureza: 80-98Shore A
alongamento: 400%-650%
densidade: 1.25g/cm3
impacto da elasticidade: >25%
força de rasgo: 35-155KN/m
perda da abrasão de Akron: <0> compressão ajustada (22h*70oC): <10> temperatura de trabalho: 120oC
tamanho padrão para o acoplamento do poliuretano:
Engrenagem 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
molde especial da construção do tamanho de acordo com os desenhos do comprador
*** quando você inquérito, pls confirmar o *** do número e da quantidade do produto
