Acoplamento de borracha personalizável para a aranha de acoplamento em R82 OD78mm x ID31mm x T18mm em cor preta

Acoplamento de Borracha Personalizável para Aranha de Acoplamento em R82 OD78mm x ID31mm x T18mm na Cor Preta

Aranha de Acoplamento de Borracha OMT, Aranha de Borracha, Aranha de Acoplamento

material de borracha na cor preta

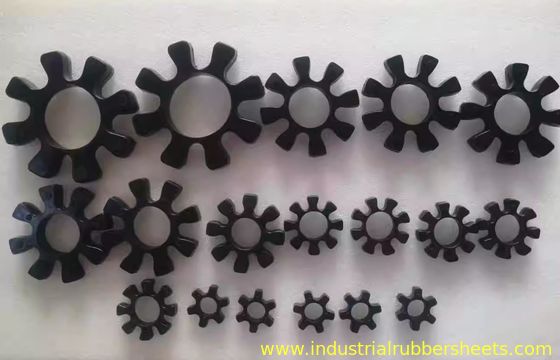

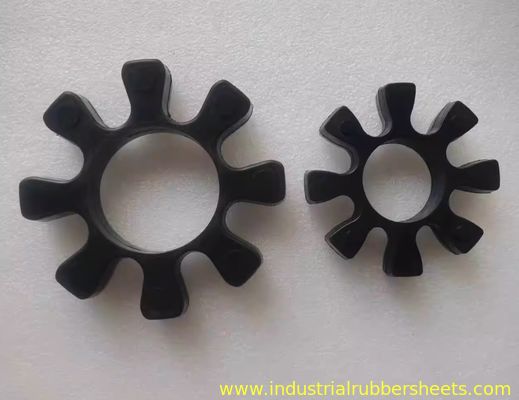

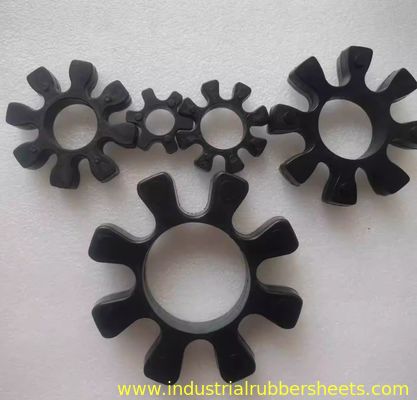

R42, OD42mm x ID19mm x T14mm

R62, OD59mm x ID29mm x T16mm

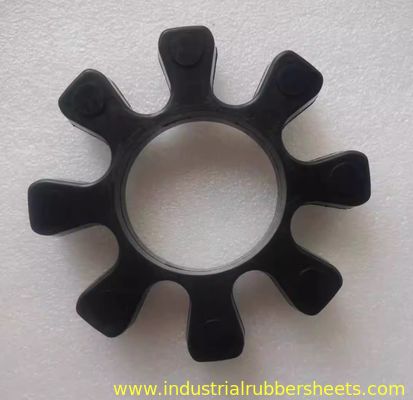

R82, OD78mm x ID31mm x T18mm

R103, OD99mm x ID42mm x T21mm

R132, OD132mm x ID64mm x T26mm

1. Acoplamento Octogonal OTM (Acoplamento de Mandíbula / Acoplamento Flor de Ameixa)

• Características Estruturais:Consiste em dois semi-acoplamentos metálicos com lóbulos convexos (tipicamente 8 lóbulos, formando uma forma octogonal) e um elastômero de borracha central (almofada flor de ameixa).

• Princípio de Funcionamento:O torque é transmitido através da almofada de borracha flor de ameixa entre os lóbulos, utilizando a elasticidade da borracha para:

  • Absorver choque e vibração.

  • Compensar desalinhamento:Acomoda pequenos desvios axiais, radiais e angulares.

  • Fornecer isolamento elétrico.

• Aplicações:Amplamente utilizado em sistemas de acionamento para bombas, ventiladores, compressores, motores, caixas de engrenagens, etc.

2. Componente Principal: Bloco de Amortecimento de Borracha / Elemento Elástico / Almofada Flor de Ameixa

• Função:O elemento de amortecimento central, impactando diretamente o desempenho do acoplamento.

• Nomes:Comumente chamado de Almofada Flor de Ameixa (devido à sua forma), Bloco de Amortecimento, Elemento Elástico, ou Anel de Amortecimento.

• Material:Tipicamente Poliuretano (PU) ou Borracha Nitrílica (NBR):

  • Poliuretano (PU):Resistente ao desgaste, resistente a rasgos, alta capacidade de carga (mais comum).

  • Borracha Nitrílica (NBR):Excelente resistência a óleo (adequado para ambientes oleosos).

• Identificação do Modelo:

  • R42, R62, R82, R103, R132, etc., são modelos de especificação da almofada flor de ameixa.

  • Os números normalmente indicam o tamanho do acoplamento ou a faixa de diâmetro do furo (unidade: mm) para os quais são projetados.

3. Referência para Modelos e Especificações Comuns de Almofadas Flor de Ameixa

Abaixo estão as especificações típicas para modelos comuns (Observação: Os padrões podem variar ligeiramente entre os fabricantes. Sempre verifique com medições físicas ou com a tabela de seleção do fabricante!):

4. Pontos-chave para Compra e Substituição

1. Identifique o Modelo Original:

   • Remova a almofada antiga e verifique o modelo estampado (por exemplo, R42).

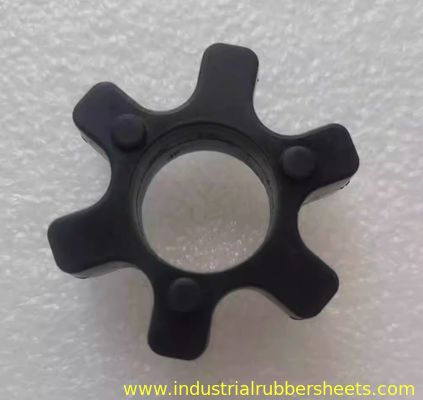

   • Meça as dimensões principais: Diâmetro Externo (OD), Diâmetro Interno (ID), Espessura (H), Número de Lóbulos (geralmente 6 ou 8).

2. Combine as Especificações do Acoplamento:

   • O modelo da almofada DEVE corresponder ao modelo do corpo do acoplamento.

3. Considere as Condições de Operação:

   • Torque e Velocidade: Certifique-se de que a almofada pode suportar a carga.

   • Ambiente: Escolha NBR para condições oleosas; PU resistente ao desgaste para uso geral.

   • Temperatura: Confirme a tolerância à temperatura da borracha.

4. Marca e Qualidade:

   • Peças OEM oferecem a melhor compatibilidade. Marcas de renome (por exemplo, R+W, KTR, Lovejoy, OTM) oferecem maior confiabilidade.

5. Etapas de Substituição (Simplificado)

1. Desligue o equipamento e isole a energia (segurança em primeiro lugar).

2. Remova a proteção do acoplamento.

3. Afrouxe os parafusos do acoplamento.

4. Remova a almofada antiga e limpe as superfícies de contato.

5. Insira a nova almofada flor de ameixa nos lóbulos de um semi-acoplamento.

6. Alinhe o outro semi-acoplamento e empurre suavemente.

7. Aperte os parafusos diagonalmente com o torque especificado.

8. Reinstale a proteção.

Resumo

• Os acoplamentos octogonais OTM dependem de almofadas flor de ameixa (por exemplo, R42/R62/R82/R103/R132) para amortecimento.

• Combine com precisão o modelo e as dimensões durante a substituição, considerando as necessidades operacionais.

• Obtenha as almofadas através de canais oficiais ou entre em contato com os fornecedores OTM com parâmetros para aquisição.

Por favor, forneça as dimensões da sua peça antiga ou o modelo do seu equipamento para confirmação precisa da especificação da almofada!
